一、鉆機用途

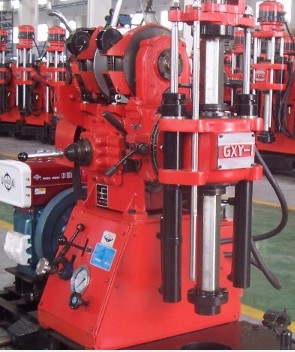

GXY-1型立軸式鉆機適用于工程地質勘察，固體礦床的普查勘探，爆破孔及各種混凝土結構的檢查孔等，根據地層的不同，可選用金剛石、硬質合金、螺旋等鉆頭鉆進。鉆機根據用途既可以取土樣、巖芯樣，也可以不取芯鉆孔（鉆孔灌漿、水井等）,或者進行重型動力觸探和標貫試驗（SPT）、沖擊提取不擾動土土壤取樣原狀土或者沙土取樣。是一種多用途液壓輕便型鉆機。
現在基本上都改為帶高速的GXY-1C型標準型（也就是帶高速的GXY-1型）（購買時請選擇）。
二、鉆機特點
1、鉆機輸入功率大，輸出扭矩大，鉆進能力強。
2、鉆機輸出轉速范圍寬，既適用于工程地質勘察，又適用于金剛石巖芯鉆探。
3、鉆機配有開箱式回轉器，便于孔口操作。
4、具有油壓給進機構，立軸上端配有球卡式夾持機構，提高鉆進效率，減輕工人勞動強度。
5、鉆機配有主動鉆桿，可實現不停車倒桿，效率高，安全可靠。
6、鉆機采用雙片常閉磨擦式離合器，開閉靈活，操作調整方便。
7、鉆機變速箱采用汽車變速箱式結構，單手把變速，并具有互鎖機構，操作方便。
8、鉆機與水泵分離，水泵、鉆機單獨配備動力，可以提高鉆機的輸出扭矩，特別在進入深孔鉆進時不會因動力下降，致水泵使用發生矛盾，避免出現孔內事故。
9、鉆機結構緊湊，體積小，重量輕，最大部件在100kg以內，便于解體及搬運，適用于丘陵或山區工作。
三、主要技術參數
1、鉆進能力：孔徑：150，76mm 孔深：50， 150 m 鉆孔傾角：360°
2、鉆桿直徑：42 mm
3、回轉器：轉速：（正轉）61；163；338；654r/min(GXY-1C標準型：93、253、523、1010 r/min），（反轉）45 r/min，行程：500mm， 最大加壓力：20 kN，最大起拔力：25 kN 立軸下端離地面最大距離：600 mm
4、卷揚機：提升速度：0.2；0.52；1.05；2.06 m/s，最大起重能力（單繩低速）：15kN
5、動力：柴油機：ZS1100,12.1KW,2200r/min；電動機：11kW,1460r/min
6、重量：約500 kg
7、外形尺寸（運輸狀態，長*寬*高）：1450*970*1280 mm
注:本鉆機動力標準配備柴油機,也可配備電動機,需由用戶訂貨時提出。
建議選配鉆機底座及鉆塔(根據需求選擇一項）：1、T-SJ-3型三角架鉆塔；2、T2-SJ-3型兩輪拖掛三角架鉆塔；3、T-SJ-4型整體底座及四角架鉆塔；4、T2-SJ-4型可拆卸兩輪底盤及人字形鉆塔、5、T4-SJ-4型四輪拖掛底座及四角架鉆塔；6、LP-4T-01-A型履帶底盤及四角架鉆塔；7、LP-4T-01-B型履帶底盤及四角架鉆塔；8、LP-4T-02--B-STRZT型履帶底盤及人字形全液壓起落鉆塔；9、LP-4T-02-B-STZDT型履帶底盤及雙塔架折疊式液壓鉆塔；10、LP-4T-02-B-SST型履帶底盤及全液壓伸縮式鉆塔（高度可調）；11、其它形式底盤及鉆塔。備注：型號加-SG型為液壓升高型履帶底盤（上下卡車）。
泥漿泵選配：BW160A型（單缸）、BW200A型(雙缸）。
